Przejście dachowe przewodowe mPDJ
Opis
Przejścia dachowe mPDJ montowane są na płaszczyźnie dachu jako przepust instalacji klimatyzacyjnych i chłodniczych dla przewodów oraz instalacji elektrycznej.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zgrzew oraz wkręty
- fartuch wokół przejścia pozwala na dokładne uszczelnienie na połaci dachowej
- standardowa wysokość cokołu h-500mm możliwość wykonania o dowolnej wysokości
Sposób zamówienia
Typ przejścia:
- mPDJ
Wymiar:
- a x b/h
Przykład:
- mPDJ 200x200/500

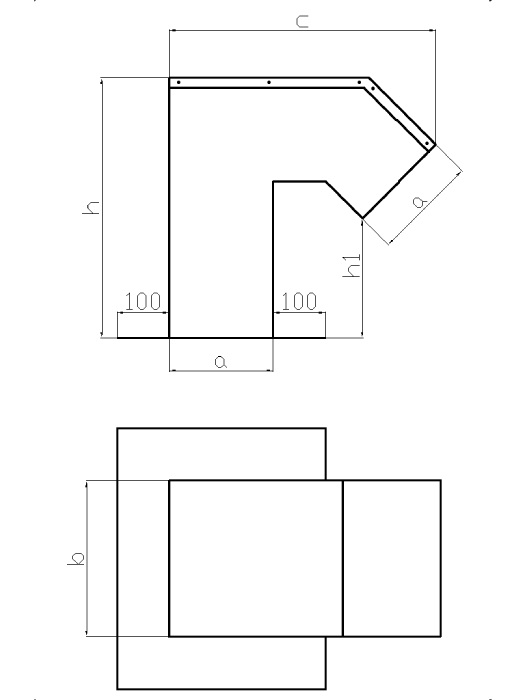

| a (mm) | b (mm) | c (mm) | h1 (mm) | Masa (kg) |
|---|---|---|---|---|
| 100 | 100 | 370 | 330 | 5.4 |
| 150 | 150 | 470 | 280 | 7.15 |
| 200 | 200 | 570 | 230 | 9 |
| 250 | 250 | 670 | 180 | 11 |
*** podana masa orientacyjna ***
Przejścia dachowe wykonywane są również w nieznormalizowanych wielkościach zgodnie z dokumentacją projektową obiektu.
