Czerpnia dachowa mCDKC
Opis
Czerpnia dachowa typ C stosowana jest w instalacjach nawiewnych okrągłych. Usytuowana na podstawie dachowej służy do doprowadzenia powietrza z urządzeń wentylacyjnych.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zgrzew lub nitowanie
- osadzona na kołnierzu przyłączeniowym mKOP (możliwość wykonania zakończenia nypel, mufa)
- wylot zabezpieczony blachą ocynkowaną perforowaną Qg8-10 prześwit względny 64%
- zakres wymiarowy wg poniższej tabel
Sposób zamówienia
Typ elementu:
- mCDKC
Wymiar:
- ø
Rodzaj zakończenia:
- n. - nypel
- m. - mufa
- k. - kryza
Przykład:
- mCDKC 250 m.

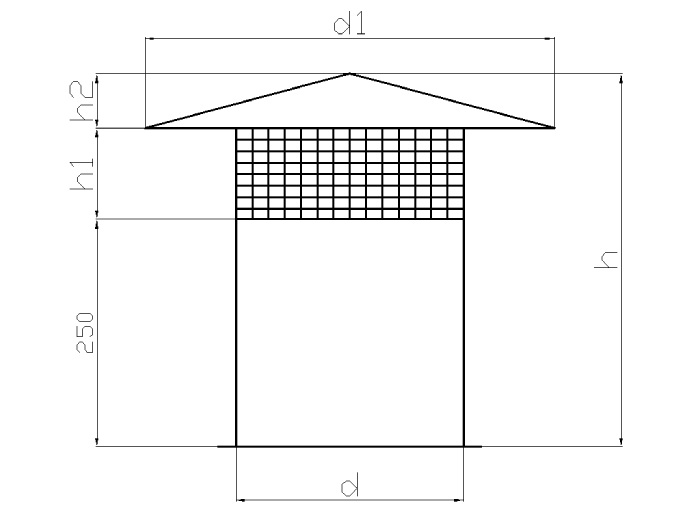

| Wielkość d (mm) |
d₁ (mm) |
h (mm) |
h₁ (mm) |
h₂ (mm) |
Powierzchnia czynna (m²) |
Masa (kg) |
|---|---|---|---|---|---|---|
| 100 | 220 | 350 | 60 | 40 | 0,018 | 2.78 |
| 125 | 275 | 375 | 75 | 50 | 0,029 | 3.45 |
| 160 | 350 | 405 | 95 | 60 | 0,047 | 3.90 |
| 200 | 440 | 440 | 120 | 70 | 0,075 | 4.47 |
| 250 | 550 | 480 | 150 | 80 | 0,117 | 5.78 |
| 315 | 695 | 540 | 190 | 100 | 0,187 | 7.55 |
| 355 | 780 | 575 | 210 | 115 | 0,216 | 9.72 |
| 400 | 880 | 620 | 240 | 130 | 0,301 | 11.32 |
| 450 | 990 | 665 | 270 | 145 | 0,344 | 14.66 |
| 500 | 1100 | 710 | 300 | 160 | 0,469 | 19.14 |
| 560 | 1230 | 770 | 340 | 180 | 0,538 | 22.42 |
| 630 | 1390 | 830 | 380 | 200 | 0,751 | 26.50 |
*** podana masa orientacyjna ***
Czerpnie wykonywane są również w nieznormalizowanych wielkościach zgodnie z dokumentacją projektową obiektu.
