Trójnik prosty mTG
Opis
Trójnik prosty służy do prowadzenia instalacji wentylacyjnej z odgałęzieniem prowadzonym pod kątem prostym.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zamek blacharski lub zgrzew
- różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
- usztywniony przez poprzeczne falowanie blachy
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ kształtki:
- mTG
Wymiar:

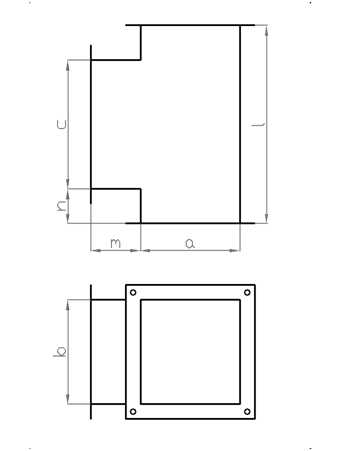

- a x b/c x b/n/m/l
Rodzaj zakończenia obrzeża:
- b - brak ramki
- pl - luźna ramka
- uk15 - wywinięcie 15mm
Przykład:
- mTG 500 x 300/200 x 300/150/150/500
| a,b,c (mm) | n,m (mm) | l (mm) |
|---|---|---|
| 50 ÷ 2000 | 30 ÷ 250 | 110 ÷ 2500 |
| Tolerancje wymiarów wg PN-EN 1505:2001 | ||
