Rozgałęzienie proste mHS
Opis
Rozgałęzienie proste służy do rozbicia ciągu wentylacyjnego na dwie odnogi biegnące równolegle.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- e, f = 30mm oraz l wg projektu
- łączony przez zamek blacharski lub zgrzew
- różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
- usztywniony przez poprzeczne falowanie blachy
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ kształtki:
- mHS
Wymiar:

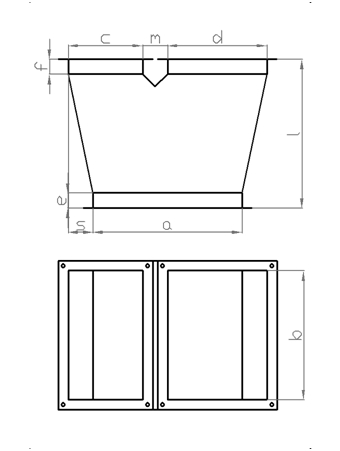

- a x b/c x b/d x b/s/m/l
Rodzaj zakończenia obrzeża:
- b - brak ramki
- pl - luźna ramka
Przykład:
- mHS 800 x 300/400 x 300/400 x 300/50/150/700
| a (mm) | b (mm) | c,d (mm) | m (mm) | e,f (mm) | s (mm) | l (mm) |
|---|---|---|---|---|---|---|
| 100 ÷ 2000 | 50 ÷ 2000 | 50 ÷ 1500 | 100 ÷ 250 | 30 ÷ 100 | 30 ÷ 500 | 250 ÷ 1500 |
| Tolerancje wymiarów wg PN-EN 1505:2001 | ||||||
