Czerpnia dachowa prostokątna mCDPA
Opis
Czerpnia dachowa typ A stosowana jest w instalacjach wentylacyjnych nawiewnych. Usytuowana na podstawie dachowej służy do doprowadzenia powietrza urządzeń wentylacyjnych.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączona przez zgrzew lub nitowanie
- dla wielkości bok poniżej 1000mm stosowany kołnierz z profili blaszanych P20 od 1000mm P30
- wylot zabezpieczony blachą ocynkowaną perforowaną Qg8-10 prześwit względny 64%
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ elementu:
- mCDPA
Wymiar:
- a x b
Przykład:
- mCDPA 500 x 500

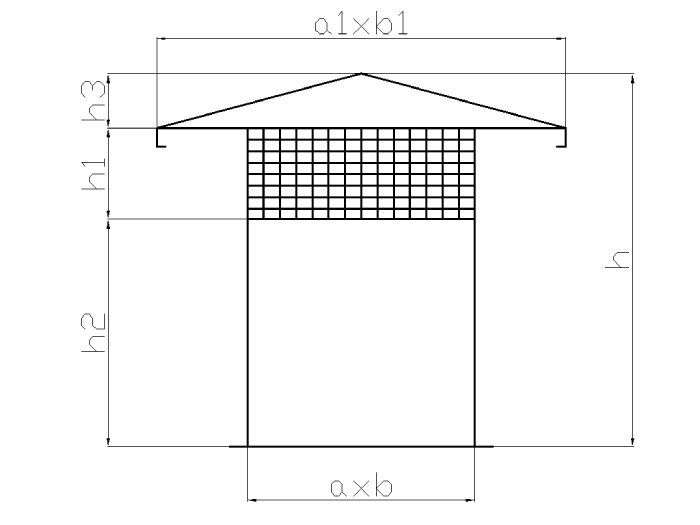

| a x b (mm) |
a₁ x b₁ (mm) |
h (mm) |
h₁ (mm) |
h₂ (mm) |
h₃ (mm) |
Powierzchnia czynna (m2) |
Masa (kg) |
|---|---|---|---|---|---|---|---|
| 250x250 | 550x550 | 475 | 150 | 250 | 75 | 0,126 | 7.22 |
| 250x400 | 620x770 | 540 | 185 | 250 | 105 | 0,211 | 9.54 |
| 250x630 | 680x1060 | 615 | 215 | 250 | 150 | 0,344 | 14.03 |
| 400x400 | 880x880 | 610 | 240 | 250 | 120 | 0,346 | 14.00 |
| 400x630 | 980x1210 | 710 | 290 | 250 | 170 | 0,551 | 19.32 |
| 630x630 | 1390x1390 | 820 | 380 | 250 | 190 | 0,897 | 27.22 |
| 630x1000 | 1570x1940 | 985 | 470 | 250 | 265 | 1,457 | 41.10 |
| 1000x1000 | 2200x2200 | 1145 | 600 | 250 | 295 | 2,304 | 62.55 |
*** podana masa orientacyjna ***
Czerpnie dachowe wykonywane są również w nieznormalizowanych wielkościach zgodnie z dokumentacją projektową obiektu.
