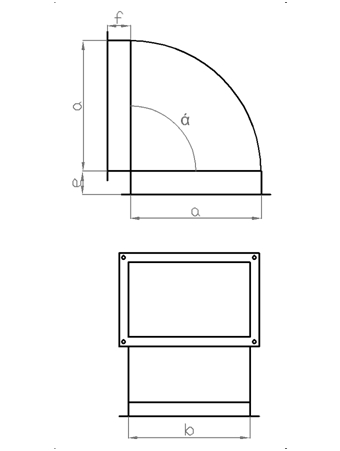

Łuk o zmiennym przekroju mBS

Opis

Łuk o stałym przekroju służy do zmiany kierunku prowadzenia instalacji wentylacyjnej
z zachowaniem przekroju kanału.

Wykonanie standardowe

  • blacha ocynkowana, blacha kwasoodporna
  • łączony przez zamek blacharski lub zgrzew
  • różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
  • usztywniony przez poprzeczne falowanie blachy
  • zakres wymiarowy wg poniższej tabeli



MBS



Sposób zamówienia:

Typ kształtki:

  • mBS

Wymiar:

  • a x b /e/f/α

Rodzaj zakończenia obrzeża:

  • b - brak ramki
  • pl - luźny ramka
  • uk15 - wywinięcie 15mm
  • uk20 – wywinięcie 20mm

Przykład:

  • mBS 200 x 200/30/50/90°



a,b (mm) e, f (mm) α (°)
50 ÷ 2000 30 ÷ 300 5 ÷ 90
Ilość kierownic: 50 – 499 = 0; 500 – 999 = 1; 1000 – 1600 = 2; 1601 – 2000 = 3
Tolerancje wymiarów wg PN-EN 1505:2001
