Czerpnia/Wyrzutnia dachowa mCWDPB
Opis
Czerpnia/Wyrzutnia dachowa typ B stosowana jest w instalacjach wentylacyjnych prostokątnych. Usytuowana na podstawie dachowej służy do doprowadzania lub odprowadzania powietrza urządzeń wentylacyjnych. Wyposażone są w stałe żaluzje które zabezpieczają otwór przed opadami atmosferycznymi.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączona przez zgrzew lub nitowanie
- dla wielkości bok poniżej 1000mm stosowany kołnierz z profili blaszanych P20 od 1000mm P30
- wylot zabezpieczony blachą ocynkowaną perforowaną Qg8-10 prześwit względny 64%
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ elementu:
- mCWDPB
Wymiar:
- a x b
Przykład:
- mCWDPB 500 x 500

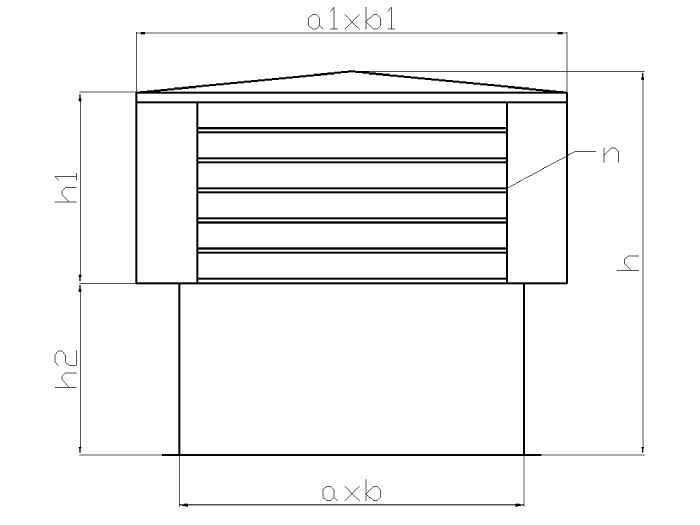

| Wymiary a x b (mm) |
Wymiary a₁ x b₁ (mm) |
h | h₁ | h₂ | n | Powierzchnia czynna (m2) |
Masa (kg) |
|---|---|---|---|---|---|---|---|
| 250x250 | 355x355 | 550 | 250 | 250 | 4 | 0,200 | 8.10 |
| 250x400 | 355x505 | 610 | 310 | 250 | 5 | 0,325 | 11.44 |
| 250x630 | 355x735 | 610 | 310 | 250 | 5 | 0,378 | 14.87 |
| 400x400 | 505x505 | 670 | 370 | 250 | 6 | 0,480 | 15.75 |
| 400x630 | 505x735 | 730 | 430 | 250 | 7 | 0,721 | 20.50 |
| 630x630 | 735x735 | 790 | 490 | 250 | 8 | 1,008 | 28.13 |
| 630x1000 | 735x1105 | 850 | 550 | 250 | 9 | 1,517 | 40.80 |
| 1000x1000 | 1105x1105 | 910 | 610 | 250 | 10 | 2,000 | 63.75 |
*** podana masa orientacyjna ***
Czerpnie/Wyrzutnie wykonywane są również w nieznormalizowanych wielkościach zgodnie z dokumentacją projektową obiektu.
