Redukcja asymetryczna mUA
Opis
Redukcja asymetryczna służy do prowadzenia instalacji wentylacyjnej, pozwala na dowolną zmianę wszystkich wymiarów oraz o odsadzenie o dowolne wartości w obu kierunkach.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna

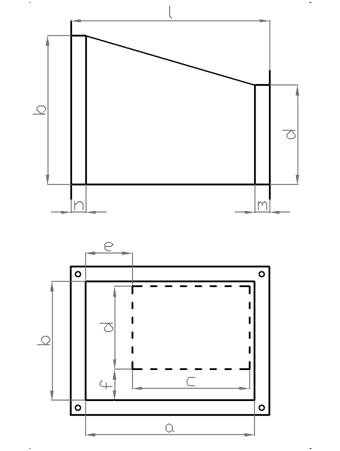

- n, m = 30mm, e, f oraz l wg. projektu
- łączony przez zamek blacharski lub zgrzew
- różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
- usztywniony przez poprzeczne falowanie blachy
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ kształtki:
- mUA
Wymiar:
- a x b/c x d/e/f/l
Rodzaj zakończenia obrzeża:
- b - brak ramki
- uk15 - wywinięcie 15mm
Przykład:
- mUA 500 x 300/200 x 200/200/50/200
| a,b,c,d (mm) | e,f (mm) | n,m (mm) | l (mm) |
|---|---|---|---|
| 50 ÷ 2000 | -1000 ÷ 1000 | 30 ÷ 100 | 150 ÷ 2000 |
| Tolerancje wymiarów wg PN-EN 1505:2001 | |||
