Wywietrzak dachowy cylindryczny mWCO
Opis
Wywietrzaki dachowe cylindryczne stosowane są do wspomagania wentylacji grawitacyjnej wywiewnej.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zgrzew lub nitowanie
- osadzona na kołnierzu przyłączeniowym mKOP (możliwość wykonania zakończenia nypel , mufa)
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ elementu:
- mWCO
Wymiar:
- ø
Rodzaj zakończenia:
- n. - nypel
- m. - mufa
- k. - kryza
Przykład:
- mWCO 250 m.

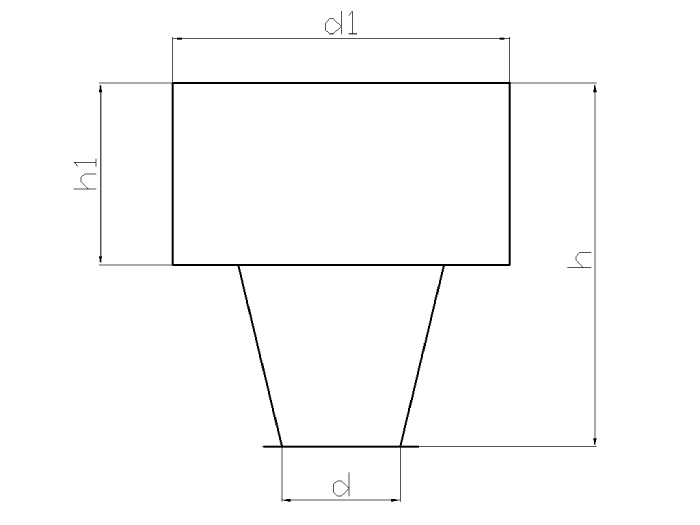

| Wielkość d (mm) |
d₁ (mm) |
h (mm) |
h₁ (mm) |
Masa (kg) |
|---|---|---|---|---|
| 100 | 200 | 190 | 120 | 1.67 |
| 125 | 250 | 240 | 150 | 2.43 |
| 160 | 320 | 310 | 190 | 3.52 |
| 200 | 400 | 390 | 240 | 5.39 |
| 250 | 500 | 490 | 300 | 8.11 |
| 315 | 630 | 620 | 380 | 12.48 |
| 355 | 710 | 700 | 425 | 16.49 |
| 400 | 800 | 790 | 480 | 20.66 |
| 500 | 1000 | 990 | 600 | 34.51 |
| 560 | 1120 | 1110 | 670 | 42.90 |
| 630 | 1260 | 1250 | 750 | 53.85 |
*** podana masa orientacyjna ***
