Cokół prostokątny skośny mCDPS
Opis
Cokoły prostokątne mCDPS montowane są na płaszczyźnie skośnej dachu jako konstrukcje wsporcze pod podstawy dachowe mPDP.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zgrzew lub nitowanie
- n=50mm
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ kształtki:
- mCDPS
Wymiar:

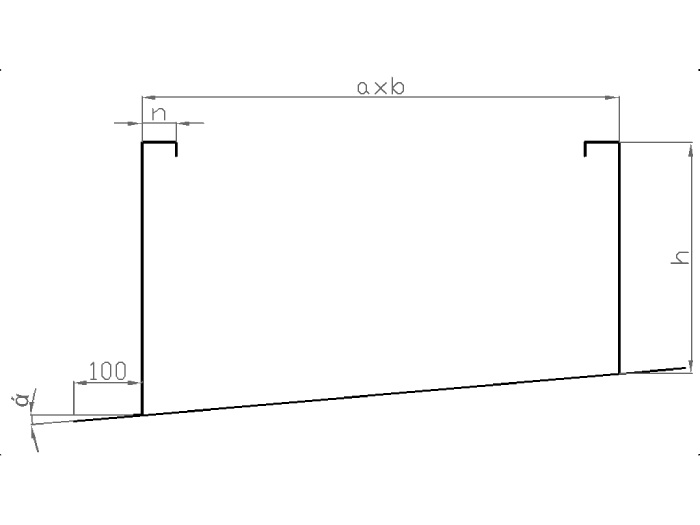

- a x b/h/α
Przykład:
- mCDPS 500 x 500/500/15°
| Wymiary podstawy dachowej typ A a x b (mm) |
Wymiary a₁ x b₁ (mm) |
Wymiary a₂ x b₂ (mm) |
Masa (kg) |
|---|---|---|---|
| 250x250 | 490x490 | 390x390 | 10.92 |
| 250x400 | 490x640 | 390x540 | 12.72 |
| 250x630 | 490x870 | 390x770 | 15.55 |
| 400x400 | 640x640 | 540x540 | 14.97 |
| 400x630 | 640x870 | 540x770 | 17.60 |
| 630x630 | 870x870 | 770x770 | 20.13 |
| 630x1000 | 870x1240 | 770x1140 | 25.80 |
| 1000x1000 | 1240x1240 | 1140x1140 | 30.72 |
| 1250x1250 | 1490x1490 | 1390x1390 | 50.06 |
*** podana masa orientacyjna ***
Cokoły prostokątne wykonywane są również w nieznormalizowanych wielkościach zgodnie z dokumentacją projektową obiektu.
