Odsadzka symetryczna mES
Opis
Odsadzka symetryczna służy do ominięcia przeszkody umiejscowionej na trasie
instalacji wentylacyjnej z zachowaniem przekroju kanału.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- e, f = 30mm, s oraz l wg projektu
- łączony przez zamek blacharski lub zgrzew
- różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
- usztywniony przez poprzeczne falowanie blachy
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ kształtki:
- mES
Wymiar:
- a x b/s/l
Rodzaj zakończenia obrzeża:
- b - brak ramki
- pl - luźna ramka
Przykład:
- mES 500 x 300/50/200

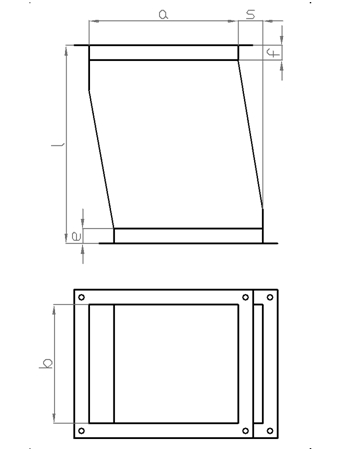

| a,b (mm) | e,f (mm) | s (mm) | l (mm) |
|---|---|---|---|
| 50 ÷ 2000 | 30 ÷ 100 | 10 ÷ 1000 | 150 ÷ 2000 |
| Tolerancje wymiarów wg PN-EN 1505:2001 | |||
