Trójnik redukcyjny z odejściem prostokątnym mTR1a
Opis

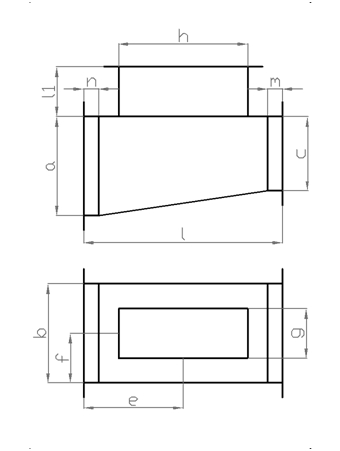

Trójnik redukcyjny z odejściem prostokątnym służy do prowadzenia instalacji wentylacyjnej z odgałęzieniem
prowadzonym pod kątem prostym ze zmiennym przekrojem kanału oraz ze zwężeniem wylotu.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- n, m = 30mm oraz l wg projektu
- łączony przez zamek blacharski lub zgrzew
- różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
- usztywniony przez poprzeczne falowanie blachy
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia:
Typ kształtki:
- mTR1a
Wymiar:
- a x b/c x b/h x g/e/f/l1/l
Rodzaj zakończenia obrzeża:
- b - brak ramki
- pl - luźna ramka
- uk15 - wywinięcie 15mm
Przykład:
- mTR1a 500 x 300/200 x 300/400x200/300/150/100/600
| a,b,c,g,h (mm) | e,f (mm) | n,m (mm) | l1 (mm) | l (mm) |
|---|---|---|---|---|
| 50 ÷ 2000 | 55 ÷ 1250 | 30 ÷ 100 | 30 ÷ 300 | 110 ÷ 2500 |
| Tolerancje wymiarów wg PN-EN 1505:2001 | ||||
