Dyfuzor asymetryczny mRA
Opis
Dyfuzor asymetryczny służy do zmiany przekroju prowadzonej instalacji wentylacyjnej
z prostokątnego na kołowy o dowolne wartości w obu kierunkach.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- n = 30mm, m = 50mm, l wg projektu
- łączony przez zamek blacharski lub zgrzew
- różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
- usztywniony przez poprzeczne falowanie blachy
- zakres wymiarowy wg poniższej tabeli
- ød – nyplowe (możliwość wykonania mufa lub kryza)
Sposób zamówienia:
Typ kształtki:
- mRA
Wymiar:

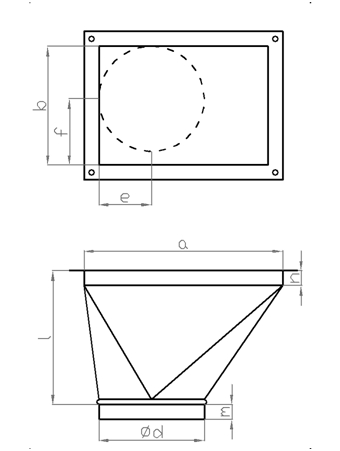

- a x b/ød/e/f/l
Rodzaj zakończenia obrzeża:
- b - brak ramki
- uk15 - wywinięcie 15mm
- ødm – wykonanie mufowe
- ødkr – wykonanie z kryzą
Przykład:
- mRA 500 x 300/200/100/100/200
| a,b (mm) | ød (mm) | e,f (mm) | n,m (mm) | l (mm) |
|---|---|---|---|---|
| 50 ÷ 2000 | 80 ÷ 1000 | -1000 ÷ 1000 | 30 ÷ 100 | 150 ÷ 2000 |
| Tolerancje wymiarów wg PN-EN 1505:2001 | ||||
