Trójnik z odejściem prostokątnym mTR1

Opis

Trójnik z odejściem prostokątnym służy do prowadzenia instalacji wentylacyjnej z odgałęzieniem
prowadzonym pod kątem prostym ze zmiennym przekrojem kanału.

Wykonanie standardowe

  • blacha ocynkowana, blacha kwasoodporna
  • łączony przez zamek blacharski lub zgrzew
  • różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
  • usztywniony przez poprzeczne falowanie blachy
  • zakres wymiarowy wg poniższej tabeli

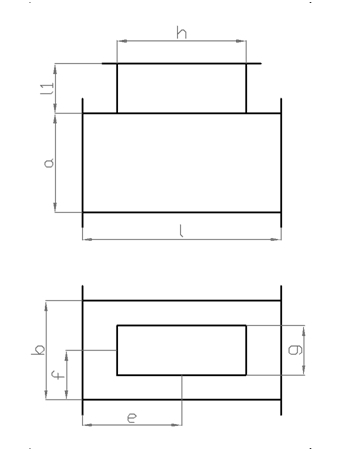

MTR1



Sposób zamówienia

Typ kształtki:

  • mTR1

Wymiar:

  • a x b/h x g/e/f/l1/l

Rodzaj zakończenia obrzeża:

  • b - brak ramki
  • pl - luźna ramka
  • uk15 - wywinięcie 15mm

Przykład:

  • mTR1 500 x 300/400 x 200/300/150/80/600



a,b,g,h (mm) e,f (mm) l1 (mm) l (mm)
50 ÷ 2000 55 ÷ 1250 30 ÷ 300 110 ÷ 2500
Tolerancje wymiarów wg PN-EN 1505:2001
