Trójnik z odejściem kołowym mTR2
Opis
Trójnik z odejściem kołowym służy do prowadzenia instalacji wentylacyjnej z odgałęzieniem
kołowym prowadzonym pod kątem prostym.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zamek blacharski lub zgrzew
- różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
- usztywniony przez poprzeczne falowanie blachy
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ kształtki:
- mTR2
Wymiar:

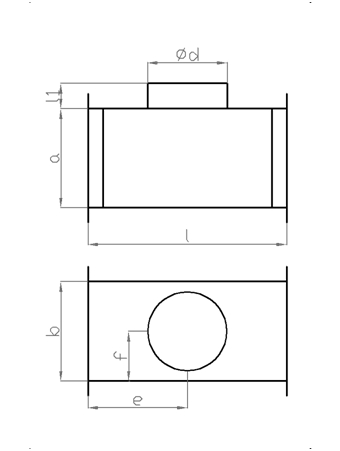

- a x b/ød/e/f/l1/l
Rodzaj zakończenia obrzeża:
- b - brak ramki
- pl - luźna ramka
Przykład:
- mTR2 500 x 300/200/250/150/75/500
|
a (mm) |
b (mm) | ød (mm) | e (mm) | f (mm) | l1 (mm) | l (mm) |
|---|---|---|---|---|---|---|
| 50 ÷ 2000 | 80 ÷ 2000 | 80 ÷ 1000 | 70 ÷ 1250 | 40 ÷ 1250 | 30 ÷ 300 | 140 ÷ 1500 |
| Tolerancje wymiarów wg PN-EN 1505:2001 | ||||||
